«ОКО-АРЦ»

Аппарат цифровой рентгенографический

Специалисты компании “Электрон» впервые в отечественной рентгенотехнике разработали полностью цифровой рентгенографический аппарат – ОКО ®   АРЦ,   который позволяет полностью отказаться от рентгеновской пленки при проведении рентгенографических исследований.

Необходимость создания аппарата подобного типа назрела давно. Несовершенство пленочной технологии получения снимка (с неоправданными лучевыми нагрузками, высоким процентом брака и значительными эксплуатационными расходами) сегодня очевидна большинству специалистов лучевой диагностики.

Аппарат позволяет полностью заменить пленочную рентгенографию, выполняемую на 2-ом и 3-ем рабочем месте рентгенодиагностического комплекса, на цифровую. Переход к перспективным цифровым методам исследования в рентгенографии возможен только путем замены РДК на 2 рабочих места принципиально новой цифровой техникой, имеющей следующие компоненты:

• современный цифровой приемник с высокой разрешающей способностью
• полипозиционный штатив
• мощный комплекс АРМ для компьютерной обработки диагностических изображений большого объема
• питающее устройство высокой мощности

 ОКО ®   АРЦ   заменяет пленочную рентгенографию (2-е и 3-е рабочие места РДК) на цифровую с визуализацией изображения на мониторе, регистрацией на электронных носителях, обработкой на компьютерных АРМ, хранением в электронном архиве.

Благодаря применению новой цифровой рентгенографической камеры впервые в практике отечественной рентгенотехники получены цифровые снимки с разрешающей способностью на уровне рентгеновской пленки – 3.7 штрихов на мм.

Наряду   с высокой разрешающей способностью цифровая камера обеспечивает большой формат изображений,   широкий динамический диапазон и возможность компьютерной обработки с помощью специализированных АРМ. Таким образом,   ОКО ® АРЦ обеспечивает диагностическую ценность снимков на уровне хорошей пленки.

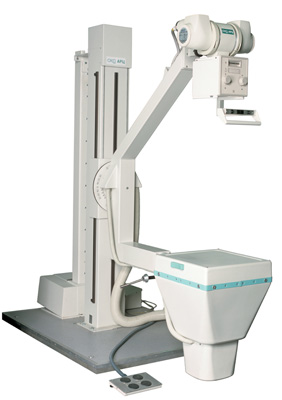

Полипозиционный штатив ОКО ® АРЦ обеспечивает поворот рентгеновского излучателя и камеры в диапазоне 180 градусов,   камеры на 20, а также вертикальное перемещение. Таким образом, есть возможность на одном штативе проводить все виды исследований, характерные для стола снимков и вертикальной стойки снимков.   Дополнительно появляется возможность получения снимков в косых проекциях под произвольно выбранными углами, что позволяет получать изображения интересующих областей, которые в прямой и боковой проекциях   накладываются на изображение костных структур, теней сердца и т. д.

В процессе исследования   пациент может лежать на рентгенопрозрачном столе-каталке , сидеть в кресле-каталке или стоять на полу.

Вышеперечисленные особенности аппарата позволяют активно использовать его при диагностике:

• органов брюшной и грудной полости,
• позвоночника, черепа,
• области таза, костно-суставной системы и мягких тканей,
• в травматологии.

Использование цифровой рентгенографической камеры в качестве приемника изображения позволяет делать снимок мгновенно – за тысячные доли секунды. Таким образом,   лаборант получает возможность сразу оценить качество выполненного снимка и при необходимости произвести дополнительные исследования в других проекциях.

Благодаря внедрению цифровой технологии удалось в несколько раз снизить дозу облучения пациента. Лучевая нагрузка при проведении цифровой обзорной рентгенографии на ОКО ® АРЦ   сравнима с лучевой нагрузкой цифрового малодозового флюорографа.

Полностью исключена возможность получения бракованных цифровых снимков. Системы автоматического контроля экспозиции предотвращают переэкспонирование, отключая высокое напряжение в момент наиболее оптимальной засветки цифрового приемника рентгеновским излучением. Моментальное получение и контроль снимков на рабочей станции лаборанта гарантируют максимальную диагностическую ценность произведенного исследования.

В состав аппарата входит программно- аппаратный комплекс, состоящий из двух Рабочих Станций (Автоматизированных Рабочих Мест), различных по конфигурации: АРМ-1 лаборанта и АРМ-2 врача рентгенолога (дополнительно можно установить АРМ-3 регистратора).

Площадь процедурного кабинета для установки аппарата не менее 14 м2, высота потолка должна быть не менее 3 м.   АРМ-1 лаборанта устанавливается в комнате управления площадью не менее 6 м2,   АРМ-2 врача-рентгенолога устанавливается вне процедурного кабинета, на расстоянии до 30 м от него.

В результате внедрения автоматизированных рабочих мест лаборанты и врачи-рентгенологи получают целый ряд   новых возможностей:

• Автоматическое управление экспозицией (орган-автоматика)
• Мгновенный контроль качества снимка
• Цифровая обработка изображений
• Организация компактного архива в виде базы данных с моментальным и удобным поиском
• Автоматизированное создание статистических отчетов с помощью выборок по любым параметрам
• Печать цифровых снимков и заключений на бумаге или пленке
